規格參數

光學系統	無限遠色差校正光學系統
放大倍數范圍	50×～1000×
目鏡	10X大視野、高眼點平場目鏡，視場數Φ22mm（23mm可選）

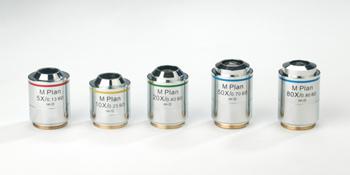

物鏡	長工作距離無限遠平場物鏡：5×/10×/20×/40×/50×(S)/80×（S）/100×（S）
	長工作距離無限遠平場明暗場物鏡：5×/10×/20×/50×/80×

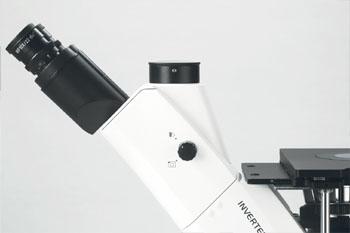

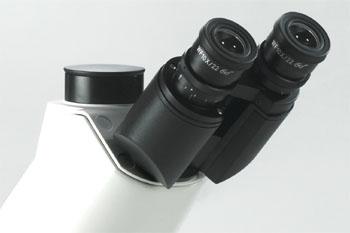

觀察筒	鉸鏈式三目觀察筒，45°傾斜，瞳距調節48～76mm，兩檔轉換

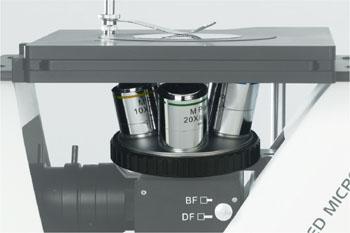

物鏡轉換器	內定位四孔或五孔轉換器
粗微調焦裝置	粗微同軸調焦，粗調帶松緊調節

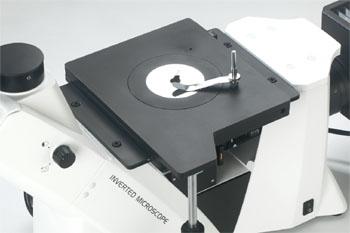

載物臺	三層機械移動載物臺，面積210×180mm，移動范圍50×50mm，游標刻度0.1mm
照明系統	12V/50W鹵素燈（寬電壓輸入：100V～240V）
偏光裝置	起偏器，檢偏器
攝像接口	1×/0.5×C-Mount接口
數碼照相裝置	可配置CANON、NIKON、OLYMPUS等多種數碼相機
金相分析系統	專業金相分析評級軟件
數碼攝像系統	DV/TP系列數碼攝像系統




金相顯微圖像采集分析軟件（專業金相分析評級軟件）
本軟件以國家檢驗標準為依據，開發了百余種軟件功能模塊，用戶可根據需要，選擇檢驗項目，在本軟件的幫助下，完成檢驗工作。
☆ 自動評級：軟件可自動得出最終分析結果；
☆ 輔助評級：軟件可得出和分析結果有一定聯系的參數；
☆ 比較評級：將采集的試樣圖像和標準圖庫進行比較，作出判斷。
□ 新建報告：可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔并提供報告的保存和打印功能；
□ 打開報告：打開關瀏覽已經保存的報告文件；
□ 幾何測量：本軟件提供了“直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法，可完成長度、面積、度 角等測量工具；
□ 查看圖庫：用戶可選擇查看本軟件
□ 收錄的所有金相圖譜，本軟件圖譜由用戶提供原始資料，由我方錄入；
□ 定倍打印：可一次裝入多副圖片，并可對其進行圖像處理和設置說明文字；
□ 圖像拼接：將采集到的不同視場圖像拼接成一幅完整的圖像；
□ 圖像共聚焦：將拍攝對象相同、但焦距不同的幾張照片，重合成一張完全清晰的照片；
□ 三維光圖： 三維光圖，通過對圖像亮度的分析，構建二維圖像的三維模型。該軟件模塊可檢查被觀測試樣是否平整。
